产品种类和适用规模：

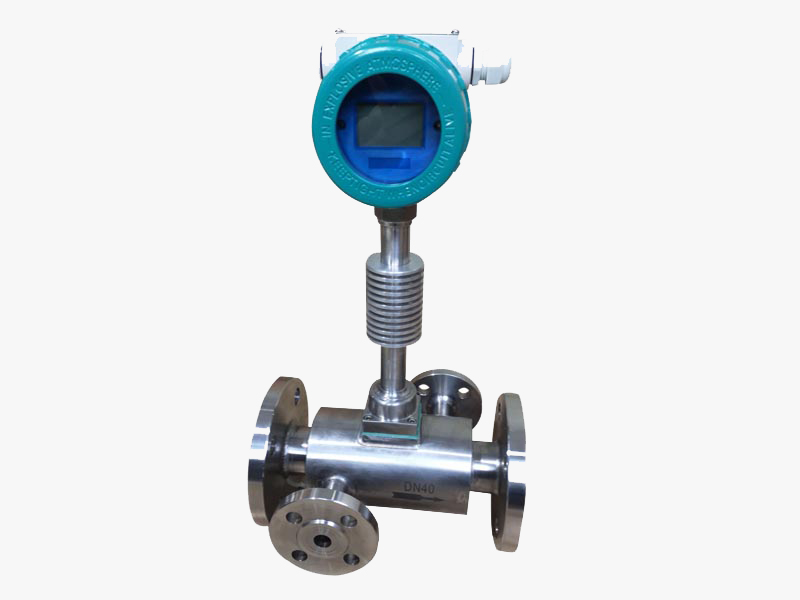

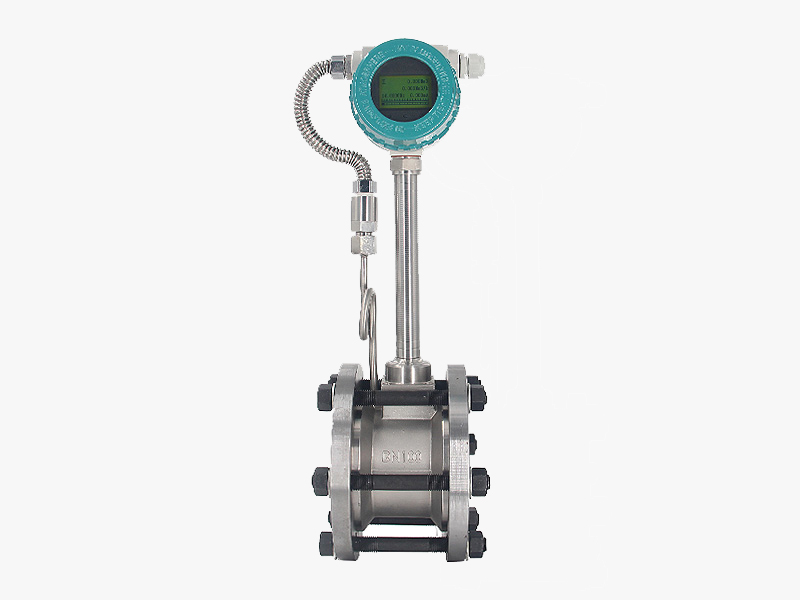

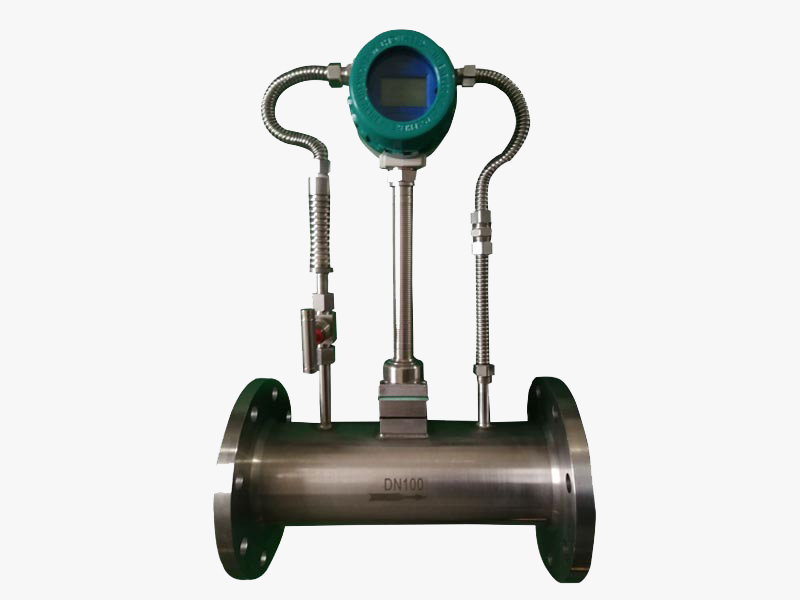

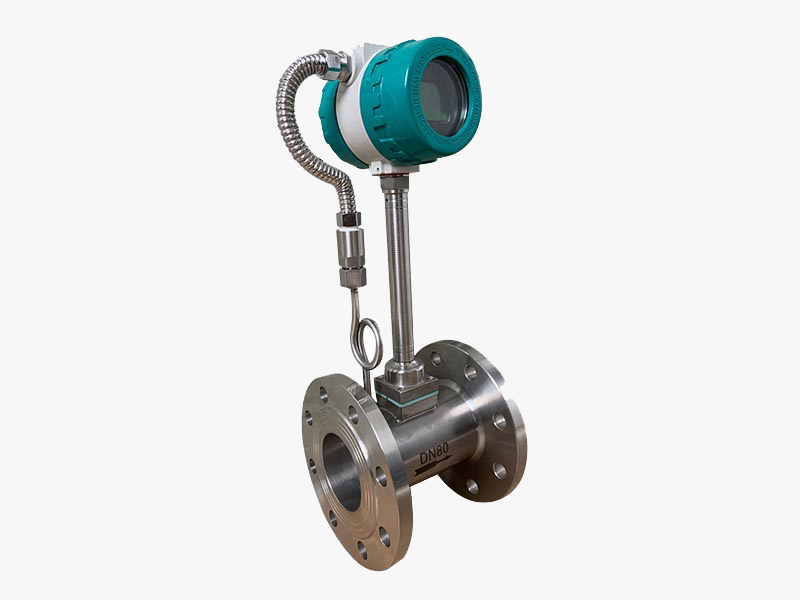

1. LUGB/E 系列满管型涡街流量仪表

2. LUGB/E 系列插入型涡街流量仪表

LUCB/E型涡街流量仪表普遍适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一样平常气体(氧气、氮气氢气、自然气、煤气等)、水和液体(如:水、汽油、酒精、苯类等)的计量和控制.

事情原理：

在流体中设置非流线型旋涡爆发体(阻流体)，，，，，，，，则从旋涡爆发体两侧交替地爆发两列有规则的旋涡，，，，，，，，这种旋涡称为卡曼旋涡，，，，，，，，如图(一)所示。。。。。。。

                                                      图(一)

在旋涡爆发体下游形成交替有纪律的旋涡列。。。。。。。设旋涡的爆发频率为f，，，，，，，，被测介质来流的平均速率为V,旋涡爆发体迎流面宽度为d,凭证卡曼涡街原理，，，，，，，，有如下关系式:

f=StV/d       公式(1)

式中:f-爆发体一侧爆发的卡门旋涡频率HZ

      St-斯特劳哈尔数(无量纲数)

      V-流体的平均流速(m/s)

     d-旋涡爆发体的宽度(m)

由此可见，，，，，，，，通过丈量卡曼涡街疏散频率便可算出瞬时流量。。。。。。。其中,斯特罗哈尔数(St)是无因次未知数,图(二)体现斯特劳哈尔数(St)与雷诺数(Re)的关系。。。。。。。

                                                              图(二)

在曲线表中St=0.17的平直部分，，，，，，，，漩涡的释放频率与流速成正比,即为涡街流量传感器丈量规模度。。。。。。。只要检测出频率f就可以求得管内流体的流速，，，，，，，，由流速V求出体积流量。。。。。。。所测得的脉冲数与体积量之比，，，，，，，，称为仪表常数(K)，，，，，，，， 见式(2)

K=3600f/Q (1/m' )         公式(2)

式中: K=仪表常数(m")。。。。。。。

        f=脉冲个数

        Q=体积流量(m2 )

主要手艺指标：
